貼片電容形狀類似貼片電阻，通常貼片電容是白色的基體,也有大部分的鉭電解電容是黑色基體，但其正極一側也標示有白色的極性。貼片電容很多由于體積所限，不能標注其容量，那貼片電容怎么看大小?

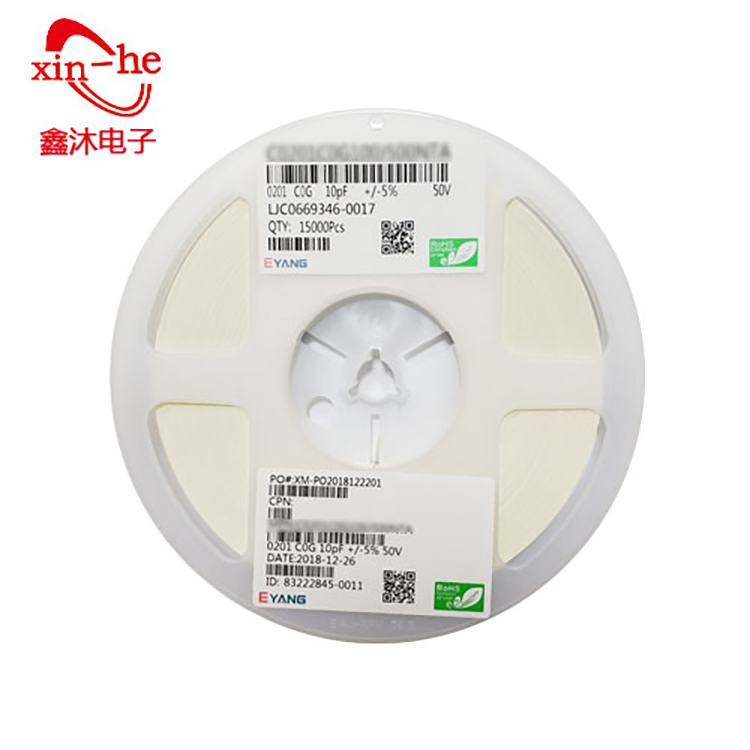

貼片電容怎么識別大小？貼片電容很多由于體積所限，不能標注其容量，所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，就要用電容測試儀測出它的容量。如果是同一個廠標的話，一般來說顏色深的容量比顏色淺的要大，棕灰>淺紫>灰白。當然最好的方法是用熱風槍吹下來，等它冷卻后用數字表的電容擋或電容表量。

怎么判斷貼片電容的容量？一般來講，貼片電容是沒有絲印的。所以如果目測，基本上是體積越大容量越大，但也不是絕對的，所以光靠目測只能知曉大概，并且還需要一定的經驗。電容的電性要求高，最好用電橋等儀器進行測量，否則使用時會擊穿報廢。

貼片電容在哪里可以看大小?貼片電容很多由于體積所限，不能標注其容量。所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，要用電容測試儀可以測出它的容量.

萬用表測量大小：

1、黑表筆接COM，紅筆接最右邊上面;

2、將檔位接在被測電容大小的檔位;

3、將萬用表表筆連接兩端測試即可得知;

要學會識別貼片電容就要識別貼片電容上的數值標注方法，通常有三種：

1、一個字母和一個數字的標注方法，在白色基體上印出一個黑色的字母和一個黑色的數字或在片形鉭電解電容的黑色基體上印出一個白色字母和一個白色數字作為代碼，其中的字母表示電容量的前兩位數字。后面的數字表示在前面的數字后面加幾個'0'。

2、一個字母和一種顏色的標示方法，在貼片電容的基體上印出一種顏色加一個字母的組合作為代碼來示意電容量。字母的意思和標注方法一相同，顏色也同樣是表示在前面字母所代表的數字后面加幾個‘0’。

3、色環標示方法，這是圓柱形貼片電容通常使用的一種方法。其中前兩環表示電容量的前兩位有效數字，第三環表示在前兩位有效數字后面加幾個‘0’，第四環則表示誤差值，第五環表示電容器的溫度系數。

貼片電容的識別

貼片電容識別可以按這兩種指標：1、大小;2、耐壓值(V)。數學計數法：標值104，容量就是：10X10000pf=0.1uf.如果標值473，即為47X1000pf=0.047uf。(后面的4、3，都表示10的多少次方)。又如：332=33X100pf=3300pf。電容器耐壓的標注有一種是采用一個數字和一個字母組合而成。數字表示10的冪指數，字母表示數值，單位是V(伏)。

字母：ABCDEFGHJKZ

耐壓值：

1.01.251.62.02.53.154.05.06.38.09.0
